GCLD型鼓形齿式联轴器

您的当前位置: 首页 >> 成功案例 >>GCLD型鼓形齿式联轴器

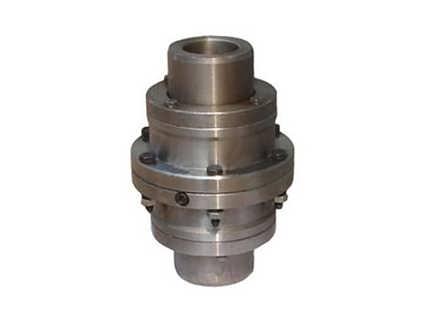

GCLD型鼓形齿式联轴器

  • 发布时间:2018-10-29
  • 浏览次数:134
GCLD型鼓形齿式联轴器

内容摘要:河北速矩传动科技有限公司:GCLD型鼓形齿式联轴器,具有更强的承载能力,角位移补偿量更大。同时改善了齿面摩擦、磨损的状况,大程度的降低了噪声。有意请致电:18931885558。

详细介绍

       1、范围

       GCLD型鼓形齿式联轴器适用于联接电机与机械两水平轴线传动轴系,具有一定角向补偿两轴相对偏移性能的GCLD型鼓形齿式联轴器, 工作环境温度-20~+80^、传递公称转矩为1.12~50kNm。

       2、标记

       GCLD型鼓形齿式联轴器的标记应符合GB/T3852的规定。

       标记示例

       例1 :GCLD5型鼓形齿式联轴器

       主动端:Y型轴孔,A型键槽,ch=55mm,L=112mm;

       从动端:山型轴孔,Bi型键槽,d2=60mm,L=107mm的GCLD5型鼓形齿式联轴器;

       GCLD5型联轴器.JB/T8854.1—2001 J,B,60x 107

       3型式、基本参数和主要尺寸

       3.1 GCLD型鼓形齿式联轴器的型式、基本参数和主要尺寸应符合图20及表14的规定。

GCLD型鼓形齿式联轴器

GCLD型鼓形齿式联轴器

       3.2GCLD型鼓形齿式联轴器的轴孔和键槽型式及尺寸按GB/T3852的规定。其键槽型式有:A、B、Bi、C、D型;

       轴孔组合有:+’十| +令。

       4、技术要求

       GCLD型鼓形齿式联轴器的技术要求按JB/T8854.2—2001中的第4章的规定,其中联轴器润滑脂用m按本标准的规定。 5试验方法

       联轴器的试验方法按JBH"8854.2中第5章的规定。

       5、检验规则

       联轴器的检验规则按JB/T8854.2中第6章的规定。

       6、标志、包装和贮存

       联轴器的标志、包装和贮存按JBfT8854.2中第7章的规定。

       7、GCLD型鼓形齿式联轴器的选用及计箅

       GCLD型鼓形齿式联轴器的选用及计算按附录3的规定,工况系数按附录7的规定。

GCLD型鼓形齿式联轴器

GCLD型鼓形齿式联轴器

       注:

       1转动惯量与质量包括轴伸在内。

       2e为更换密封所需要的尺寸。

       3带括号的轴孔直径新设计时不用。
